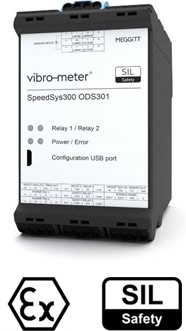

Sistema de deteção de sobre velocidade SpeedSys300 ODS301
Proteção de excesso de velocidade de elevada integridade
O SpeedSys300 ODS301 é um sistema de proteção e deteção de excesso de velocidade de alta integridade, da linha de produtos VIBRO-METER ® da Meggitt. Um sistema de segurança dedicado para máquinas rotativas críticas, foi concebido utilizando a tecnologia e as normas mais recentes com um objetivo principal – detetar com precisão a velocidade excessiva, a velocidade insuficiente e/ou a aceleração para desligar uma máquina e proteger as instalações e o pessoal.
O módulo ODS301 é um dispositivo modular e versátil, compatível com os sensores de velocidade padrão da indústria. Em funcionamento, o ODS301 compara as medições de velocidade e aceleração com os limites de alarme configurados e ativa os seus dois relés de segurança e uma saída analógica de segurança para fornecer proteção crítica. Dois relés adicionais (não de segurança), fornecem proteção não crítica ou outras informações de alarme/estado para o módulo. Todos os alarmes, relés e saídas são configuráveis pelo utilizador através do software de aplicação Windows ®. O ODS301 incorpora autocontrolo e diagnóstico avançados com processamento redundante e comparação de dados para monitorizar a saúde/estado do sistema completo (cadeia de sensores/medição, cablagem e ODS301). Se for detetado um problema, as saídas de segurança são conduzidas para os seus estados de segurança, de modo a garantir a segurança da máquina que está a ser monitorizada.
Descrição
Segurança desde a conceção
Para proporcionar uma camada de proteção fiável e independente, o ODS301 foi concebido para ser simples, fiável e robusto, e tem um intervalo de teste excecionalmente longo de 10 anos. As funcionalidades relacionadas com a segurança e as não relacionadas com a segurança estão completamente separadas, enquanto a auto-monitorização e o diagnóstico avançados detectam e comunicam os problemas. Como resultado, é garantida uma proteção rápida e fiável.
Guiado pela certificação
Para cumprir e manter os mais elevados níveis de segurança internacionais, o ODS301 foi desenvolvido de acordo com a norma de segurança funcional IEC 61508 e é certificado com capacidade SIL 2 e SIL 3 “por projeto”. As suas entradas de velocidade são separadas galvanicamente e têm certificação Ex para suportar sensores/cadeias de medição instaladas em áreas perigosas. Além disso, o ODS301 está em conformidade com as normas API 670 (sistemas de proteção de máquinas) e API 612 (“turbinas a vapor”).
Mais fácil de utilizar – hoje e amanhã
Como é certificado SIL “por projeto”, o ODS301 tem menos restrições de aplicação em comparação com os sistemas antigos “comprovados em uso”. Isto permite uma adaptação de baixo impacto em muitas aplicações críticas. E o mais importante é que, sendo um projeto novo, é económico e não existem problemas preocupantes de fornecimento ou obsolescência de componentes.
Funcionalidades do módulo ODS301
|
Compatibilidade com sensores
|
Sensores de proximidade (correntes de Foucault), electrónicos (efeito Hall) ou magnéticos (relutância variável) de velocidade / cadeias de medição. |
| Processamento do sinal
|
O ODS301 conta os impulsos da cadeia de sensores/medição e converte-os em medições da velocidade de rotação e da aceleração, que são comparadas com os limites de alarme configurados. As saídas de segurança são activadas para alarmes críticos, enquanto as saídas que não são de segurança são utilizadas para outros alarmes/informações de estado. |
| Gama de frequências | 0.025 Hz a 35 kHz |
|
Tempo de resposta
|
10 ms (típico) |
|
Saídas de segurança
|
2 × relés de segurança DPST de dois pólos e um × circuito de corrente analógico de 4 a 20 mA – certificado para circuitos de segurança SIL |
|
Saídas de não segurança
|
2 × relés de pólo simples e de impulso simples (SPST), 1 × saída de frequência (velocidade), 1 × saída binária (estado) e 1 × interface série Modbus RTU (só de leitura) |
|
Tecnologia de diagnóstico
|
O autocontrolo e o diagnóstico avançados (ou seja, o autoteste incorporado (BIST)) monitorizam e comunicam a saúde/estado do sistema completo |
|
Intervalo de teste de prova
|
10 anos (típico) |
Exemplo de solução de excesso de velocidade SIL 3
Para máquinas rotativas críticas, tais como turbinas a gás, turbinas a vapor e turbinas hidráulicas, as soluções completas chave-na-mão SIL 3 de excesso de velocidade da Meggitt VIBRO-METER ® incluem a medição de velocidade utilizando sistemas de medição de proximidade baseados em TQxxx e um sistema de deteção de excesso de velocidade SpeedSys300 ODS301, como se mostra abaixo. Em alternativa, os módulos ODS301 podem ser utilizados com outros sensores de velocidade (eletrónicos ou magnéticos).
Para uma solução SIL 3 de excesso de velocidade, é necessária uma arquitetura redundante constituída por 3×cadeias de medição/módulos ODS301 com lógica de votação 2oo3 externa. Para implementar a lógica de votação 2oo3, as saídas de relé de segurança do módulo ODS301 podem ser ligadas diretamente entre si, como mostrado acima, ou ligadas a um sistema externo, como um PLC de segurança, que executa a lógica necessária antes de iniciar a paragem (desarme) de uma máquina.
As soluções SIL 2 podem consistir numa única cadeia de medição e num módulo ODS301 sem lógica de votação. Exemplos de soluções SIL 2 incluem 1 × cadeia de medição / módulo ODS301 (1oo1, HFT=0 (não redundante)) ou 2 × cadeias de medição / módulos ODS301 (1oo2, HFT=1 (redundante)).
https://www.d4vib.com/wp-content/uploads/2023/06/DS_SpeedSys300_ODS301-en.pdf
