VM600

Descrição

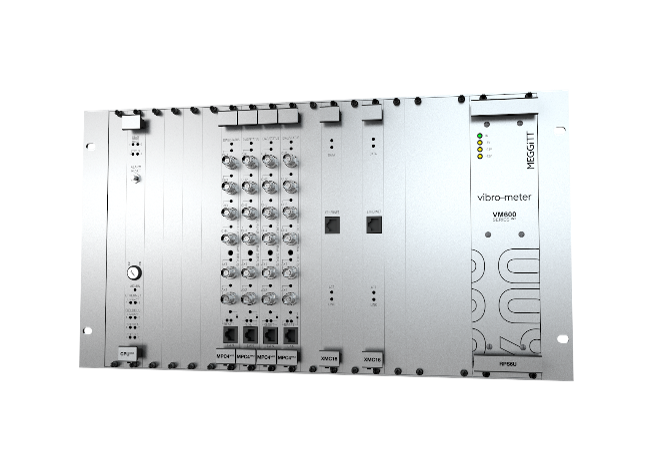

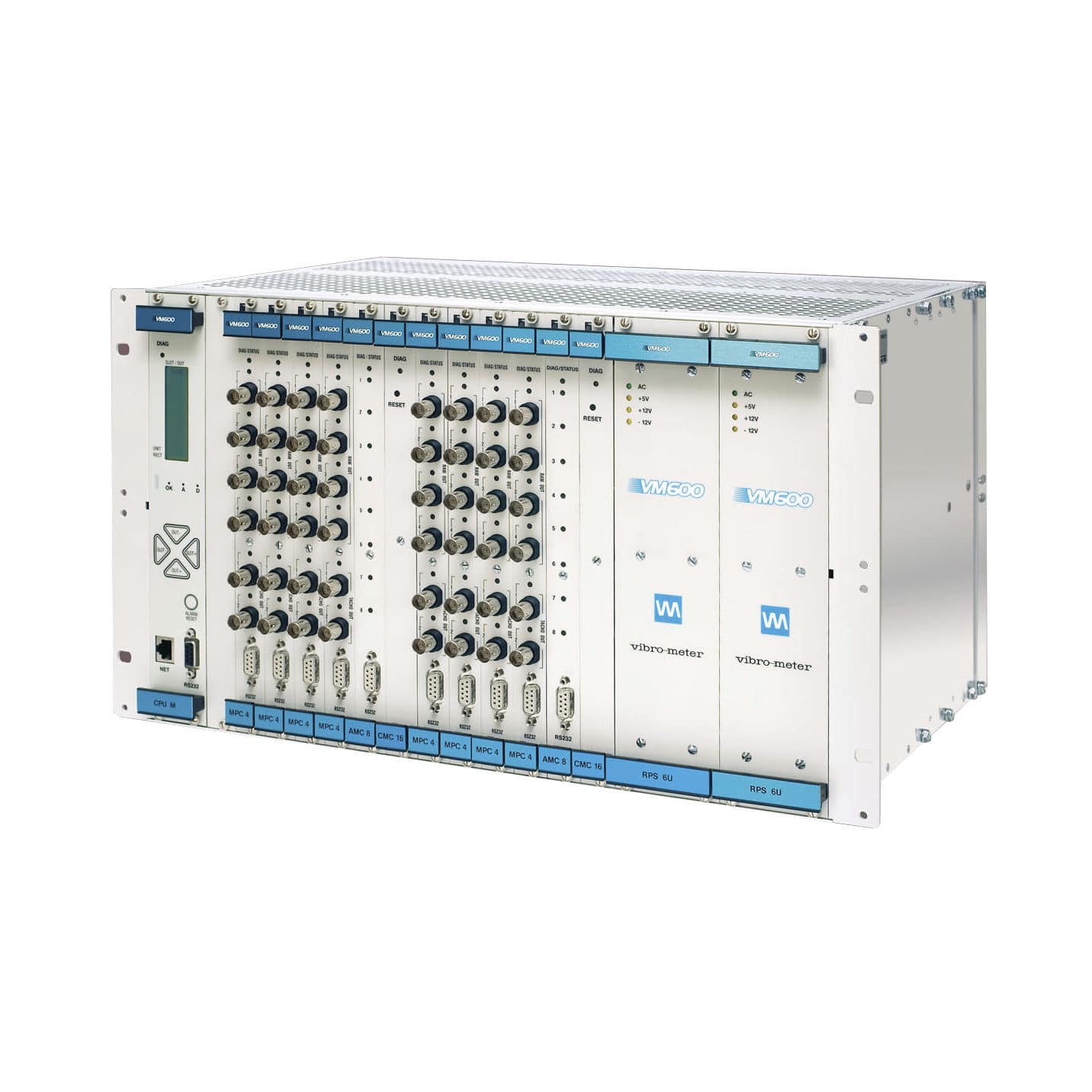

O VM600 é um sistema para proteção, monitorização da condição e monitorização de combustão para turbinas a vapor, turbinas a gás e turbinas hidráulicas. O VM600^Mk2 é um sistema baseado em rack, de última geração, para proteção avançada de máquinas e monitorização de condição, especialmente projetado para máquinas rotativas críticas.

Depois de décadas a trabalhar com fabricantes de turbinas e integradores de centrais de energia, a Meggitt desenvolveu uma série de sensores para monitorar o desempenho de equipamentos hidroelétricos. Estes são totalmente funcionais em frequências muito baixas, em ambientes húmidos e corrosivos e na presença de interferência eletromagnética e de radiofrequência. Os sinais dos sensores de cada grupo nomeadamente acelerómetros, sondas de proximidade e sinais 4-20 mA, são transmitidos para um monitor VM600 associado a cada máquina. O hardware VM600 transmite a informação, via Ethernet TCP-IP, para o software de monitorização de condição VibroSight® da Meggitt. Cada monitor VM600, também dispõem de saídas lógicas para assinalar alarmes ou disparo e avarias.

Porquê sistemas VM600^Mk2?

O sistema Mk2 é uma evolução do sistema VM600 e o resultado de mais de 65 anos de experiência. Com mais de 8.000 sistemas instalados em todo o mundo, o sistema VM600 tornou-se um componente padrão em geração de energia, petróleo e gás e outras aplicações industriais.

Arquitetura inteligente

Os módulos de proteção de máquinas MPC4^Mk2+ IOC4^Mk2 são configuráveis para interface com uma ampla gama de sinais, incluindo vibração, pressão, folga de entreferro, etc. Podem ser incorporados um total de doze módulos MPC4^Mk2+ IOC4^Mk2, num rack VM600, para fornecer até setenta e dois canais de proteção de máquinas e monitorização de condição. Se forem necessários relés adicionais, pode ser adicionado o módulo RLC16Mk2.

Sistema integrado de monitorização de condição (CMS)

A funcionalidade de monitorização de condição também pode ser fornecida a partir do módulo MPC4^Mk2+ IOC4^Mk2 para suportar estratégias de manutenção baseadas em condição que reduzem os custos operacionais.

Fácil configuração

O sistema VM600^Mk2 é compatível com o software do sistema de monitorização de máquinas VibroSight.  O software usa uma interface gráfica intuitiva que orienta visualmente a configuração do canal com base na família de sensores e no tipo de processamento necessário, o que permite que os sistemas sejam configurados em minutos.

Para atender aos rigorosos requisitos de segurança cibernética e API 670, aplicativos de software VibroSight distintos são usados para gerar configurações separadas:

• VibroSight Protect para configuração de proteção de máquinas
• VibroSight Capture para configuração de monitorização de condição.

 Sistema centralizado

O  VM600^MK2 foi projetado para processar centralmente uma ampla gama de entradas dinâmicas provenientes de uma variedade de ativos críticos, como turbinas a gás, vapor e hidroelétricas, máquinas de rotação de alto valor, bem como equipamentos de balanço de instalações (BOP), como compressores, engrenagens, motores, bombas e ventiladores.

 Sistemas flexíveis

É fácil integrar o VM600^MK2 e o VibroSmart para criar a solução de IoT otimizada, flexível e em rede, para aplicações de monitorização e proteção de máquinas, já que ambos os sistemas usam módulos habilitados para Ethernet e o software VibroSight para configuração.

Maior segurança

• Modo operacional bloqueado para maior segurança e proteção. Ou seja, é necessário o acesso físico a um rack VM600, para alterar a configuração do sistema de proteção de máquinas (MPS).
• Sinal de controlo em todo o sistema que conduz automaticamente todos os relés do sistema e saídas analógicas para um estado seguro caso o módulo de diagnóstico (BIST) do módulo MPC4^MK2 detete um problema (opcional).
• Segregação de proteção e monitorização de condição de acordo com a API 670 5ª edição.
• SIL 2 de acordo com IEC 61508.

 Normas de segurança

• SIL 2 de acordo com IEC 61508
• Compatível com proteção de máquinas API 670 5ª edição
• Ciberseguro de acordo com IEC 62443

Conformidade internacional

• Europa: Declaração UE de conformidade (certificado CE).
• América do Norte: cCSAus.
